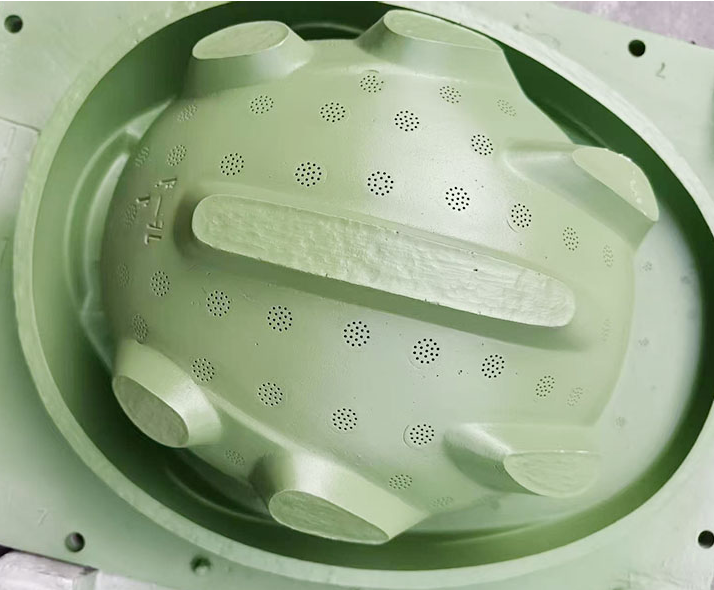

鐵氟龍涂料是一種多用途高性能環(huán)保涂料，用于冶金、石油工業(yè)等領(lǐng)域。
?
那么，大家知道如何正確使用鐵氟龍涂料嗎？
一、前期準(zhǔn)備
1. 基材選擇與預(yù)處理
適用基材：碳鋼、不銹鋼、鋁合金、鑄鐵、陶瓷等；塑料、橡膠一般不適用（固化溫度過高易變形）。
徹底除油
先用除油劑、丙酮、酒精、強(qiáng)堿脫脂劑清洗，去除油污、蠟質(zhì)、灰塵；油污會(huì)導(dǎo)致涂層脫落、針孔。清洗后擦干 / 自然晾干。
表面粗化
工業(yè)件：噴砂處理（粗糙度 Ra 25~50μm），增強(qiáng)涂層咬合，鋁型材、鋼材優(yōu)先用。
小件 / 手工件：細(xì)砂紙（240#~400#）全面打磨，打磨后吹凈粉塵。
禁止：光滑鏡面基材直接噴涂，極易掉漆。
遮蔽保護(hù)
不需要涂裝的螺紋、孔位、裝配面、密封面，用高溫美紋紙、耐高溫膠帶遮蔽。
2. 涂料調(diào)配與環(huán)境要求
環(huán)境
溫度：18~28℃，濕度＜70%；避開粉塵、大風(fēng)、雨天，室外不建議施工。
涂料攪拌
開蓋后充分?jǐn)嚢?3~5 分鐘，底部沉淀必須攪勻；水性 / 溶劑型原液粘度合適，一般不隨意稀釋，如需稀釋嚴(yán)格按產(chǎn)品說明配比（專用稀釋劑，嚴(yán)禁混用其他溶劑）。
工具準(zhǔn)備
噴涂：噴槍（口徑 0.8~1.5mm）、空壓機(jī)（氣壓 0.3~0.5MPa）；
刷涂：專用羊毛刷（不掉毛），僅適合小面積、低要求工件；
輥涂：適合平面大面積工件。
二、標(biāo)準(zhǔn)涂裝工序
鐵氟龍單層面漆附著力差，工業(yè)應(yīng)用必須搭配專用底漆，食品級(jí) / 防腐 / 耐磨件均建議雙層施工。
流程：底漆 → 閃干 → 面漆（1~2 遍） → 整體高溫固化
噴涂底漆
薄噴一層，均勻覆蓋基材，膜厚控制 10~20μm；避免流掛、積漆。
閃干（常溫晾置）
溶劑型：室溫靜置10~20 分鐘；水性：靜置 20~30 分鐘，表干不粘手即可，不完全固化。
噴涂面漆（鐵氟龍功能層）
分 2 遍薄噴，嚴(yán)禁一次厚噴：
第一遍面漆：薄噴，閃干 5~15 分鐘；
第二遍面漆：交叉走槍，保證全覆蓋，總膜厚控制 25~50μm（常規(guī)工況）；
厚涂層易開裂、脫落。
簡(jiǎn)易手工小工件（臨時(shí)使用）：可只噴單層面漆，壽命會(huì)大幅縮短。
三、高溫固化
鐵氟龍靠高溫熔融成膜，溫度不足 = 涂層發(fā)軟、易脫落；溫度過高 = 涂層分解、失效。
1. 液態(tài) PTFE 涂料（最常用）
固化溫度：370~390℃
保溫時(shí)間：小件 10~15min，大件 20~30min
操作：工件緩慢升溫，出爐自然冷卻至室溫，禁止冷水驟冷（涂層炸裂）。
2. FEP/PFA 涂料
FEP：固化溫度 280~320℃
PFA：固化溫度 360~380℃
按產(chǎn)品標(biāo)簽參數(shù)執(zhí)行，不同廠家配方略有差異。
3. 鐵氟龍粉末涂料
采用靜電噴涂，噴涂后入爐：固化溫度 360~390℃，保溫 15~25min。
四、完工后養(yǎng)護(hù)與使用規(guī)范
初期養(yǎng)護(hù)（關(guān)鍵）
完全冷卻后，24 小時(shí)內(nèi)避免磕碰、摩擦、沾水、油污，讓涂層完全穩(wěn)定。
日常使用
不粘工件：使用軟抹布、海綿清潔，禁用鋼絲球、硬質(zhì)鏟刀，會(huì)刮傷涂層；
機(jī)械耐磨件：初期輕負(fù)荷試運(yùn)行，再正常滿載使用。
清潔維護(hù)
日常用溫水 + 中性清潔劑清洗即可；禁用強(qiáng)酸、強(qiáng)堿、強(qiáng)溶劑長(zhǎng)時(shí)間浸泡。
五、安全操作規(guī)范
通風(fēng)防護(hù)
噴涂、高溫固化階段必須強(qiáng)力通風(fēng)。PTFE 超過 **260℃** 開始微量分解，300℃以上分解加劇，產(chǎn)生刺激性煙氣，嚴(yán)禁在密閉空間烘烤。
個(gè)人防護(hù)
噴涂時(shí)佩戴防毒面具、防塵口罩、耐溶劑手套、防護(hù)服；避免皮膚、口鼻直接接觸涂料原液。
明火管控
溶劑型鐵氟龍涂料屬于易燃液體，遠(yuǎn)離火源、靜電，車間嚴(yán)禁吸煙。
廚具類額外提醒
食品級(jí)鐵氟龍涂層廚具，禁止空燒、干燒（溫度快速超標(biāo)，釋放有害物質(zhì)）；破損、起皮的廚具建議更換，不要繼續(xù)使用。
永邦納米材料（東莞）有限公司
